Le tubing aluminium de faible épaisseur réagit à chaque contrainte mécanique ou thermique avec une sensibilité que les tubes en acier ne connaissent pas. Le coefficient de dilatation linéaire élevé de l’aluminium, combiné à une résistance mécanique modérée à température ambiante, fait de la torsion et de la déformation les deux défauts les plus fréquents lors du cintrage, du soudage ou du simple stockage.
Comprendre où se situent les écarts de comportement entre alliages, géométries et méthodes de travail permet de choisir les bons paramètres avant même de toucher au tube.
A découvrir également : Sécher en machine : pour éviter les erreurs et préserver vos vêtements !
Alliage et état métallurgique : ce qui change le comportement au cintrage
Un même diamètre de tubing aluminium peut se tordre ou rester stable selon l’alliage et le revenu choisis. Les extrusions se plient mieux quand ces paramètres sont pensés dès la conception, pas corrigés après coup.
| Paramètre | Effet favorable | Effet défavorable |
|---|---|---|
| Alliage adapté au cintrage (série 6xxx recuit) | Allongement suffisant, torsion limitée | – |
| Alliage à haute résistance (série 7xxx trempé) | Rigidité en service | Risque de fissuration, retour élastique marqué |
| Profil symétrique, épaisseur constante | Répartition uniforme des contraintes | – |
| Profil asymétrique ou épaisseur variable | – | Torsion parasite, flambage localisé |
| Zones ajourées proches du rayon de courbure | – | Concentration de contraintes, déformation imprévisible |
Les profils asymétriques et les variations brusques d’épaisseur augmentent fortement le risque de torsion. Un profil symétrique à épaisseur constante réduit la torsion dès la conception. Placer des perçages ou des fentes loin de la zone de courbure reste la précaution la plus efficace pour un tubing fin.
A lire aussi : Conseils pour déshumidifier une pièce : solutions efficaces et pratiques
Jeu latéral et outillage : les paramètres que les guides généralistes oublient
Sur du tubing aluminium fin, la qualité de l’outillage pèse autant que la force appliquée. Les retours d’expérience terrain pointent trois réglages qui limitent directement le flambage et le marquage de surface.
- L’ajustement du galet ou de la matrice doit épouser le profil sans jeu latéral. Un jeu de quelques dixièmes suffit à provoquer un aplatissement local sur un tube de faible épaisseur.
- La progression doit être continue, sans à-coups. Toute accélération brutale crée une surcontrainte ponctuelle qui se traduit par une ondulation ou une torsion résiduelle.
- Le rayon de cintrage, la direction du pli et la position des éventuels perçages doivent être validés ensemble, pas séparément. Une même section se comporte différemment selon l’orientation du profil et l’outil utilisé.
Le contrôle du jeu latéral est souvent négligé dans les contenus généralistes. Sur un tube acier épais, ce jeu se pardonne. Sur un tubing aluminium fin, il produit une ovalisation visible à l’oeil nu.
Support du tube sur les grandes longueurs : éviter la torsion parasite
Le poids propre d’un tube aluminium fin paraît négligeable. Sur une longueur de travail importante, il suffit pourtant à générer une torsion parasite ou un fléchissement pendant le cintrage.
Soutenir le tronçon libre pendant toute l’opération empêche le tube de vriller sous son propre poids. Ce point concerne aussi le stockage : un tubing fin posé sur deux appuis espacés sans support intermédiaire prend une flèche permanente en quelques jours, surtout par temps chaud.
Sur une cintreuse, un bras de soutien réglable ou un galet suiveur maintient la section non travaillée dans l’axe. Sans ce support, la partie libre agit comme un bras de levier qui amplifie toute déviation angulaire au point de courbure.
Stockage avant usinage
Les extrusions longues doivent reposer à plat sur toute leur longueur, jamais en porte-à-faux. Un support continu empêche la déformation permanente avant même l’usinage. Les racks verticaux conviennent aux barres courtes, pas aux tubes fins de plus d’un mètre.
Soudage du tubing aluminium fin : maîtriser l’apport thermique
Le soudage concentre une quantité d’énergie disproportionnée par rapport à la masse du tube. L’aluminium se dilate rapidement à la chauffe et sa faible résistance à chaud le rend vulnérable à la déformation plastique au niveau du joint.
Plusieurs facteurs aggravent la distorsion lors du soudage d’un tubing fin :
- Un cordon trop large ou trop lent accumule de la chaleur dans la zone affectée. Réduire la vitesse de fil tout en maintenant un cordon correct limite l’apport thermique global.
- L’ordre des passes compte. Souder en continu d’un bout à l’autre provoque un retrait asymétrique. Alterner les soudures de part et d’autre du tube (technique du saut, ou soudure alternée) équilibre les contraintes de retrait.
- Le bridage sur un support plus massif et rigide absorbe une partie des contraintes de retrait. Sans bridage, un tube 30x30x2 en aluminium peut vriller de façon visible après refroidissement.
La précontrainte dans la direction opposée à la déformation attendue est une méthode documentée par les soudeurs expérimentés. Le tube est volontairement fléchi avant soudage pour que le retrait le ramène à la géométrie souhaitée. Cette approche demande de l’expérience, mais elle fonctionne mieux qu’une correction après coup à la flamme.
Correction après soudage
Si le tube a voilé malgré les précautions, un chauffage localisé au chalumeau permet de redresser la pièce. En revanche, un excès de correction thermique risque de provoquer une déformation inverse. La patience et des passes courtes restent la meilleure stratégie de redressage.
Rayon de cintrage et géométrie : les limites propres à chaque section

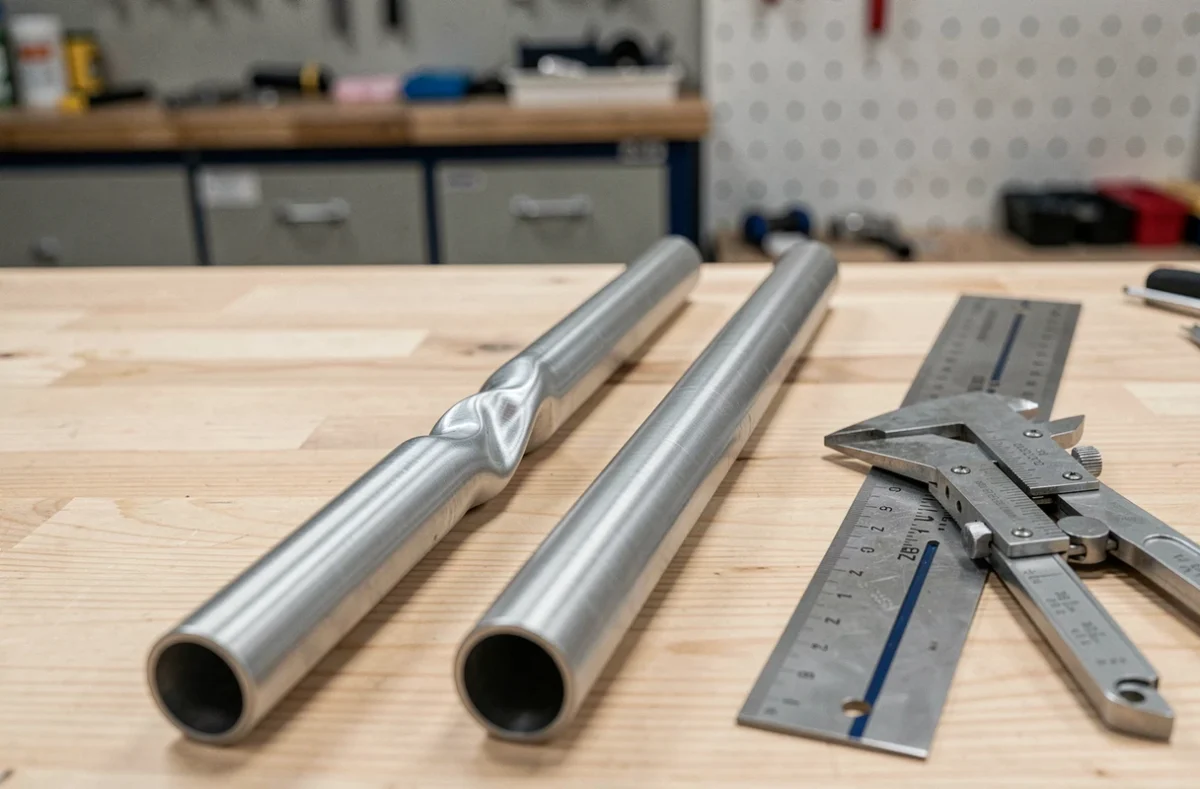

La déformation de la section transversale dans la partie cintrée augmente quand le rayon de cintrage diminue. Cette relation inverse signifie qu’un rayon serré sur un tubing fin provoque systématiquement une ovalisation sur un tube rond, ou un effondrement de face sur un tube carré.
Il n’existe pas de règle universelle applicable à tous les profils. Le rayon minimal dépend du rapport entre le diamètre extérieur et l’épaisseur de paroi. Plus ce rapport est élevé (tube fin par rapport à son diamètre), plus le risque d’aplatissement est grand. Valider le rayon de cintrage sur une chute avant de lancer la série évite les rebuts coûteux.
Pour les tubes carrés ou rectangulaires, la déformation se manifeste par un enfoncement de la face intérieure et un bombement de la face extérieure. Un mandrin interne adapté au profil réduit considérablement cet effet, même sur du tubing de faible épaisseur.
Le tubing aluminium fin pardonne peu les approximations. Chaque étape, du choix de l’alliage au bridage en passant par le réglage de l’outillage, influe sur le résultat final. La donnée à retenir : c’est la combinaison profil-rayon-outil-support qui détermine si le tube reste droit, pas un seul de ces paramètres pris isolément.
